Гарантия качества

При производстве и сборке печатных плат качество готового продукта станет одной из ваших основных проблем.

Чтобы достичь самого высокого уровня качества производства, наиболее важно найти отличного производителя, такого как Guang Dong Viafine PCB Limited, который следует за методами управления для производства и сборки качества печатной платы.

Guang Dong Viafine PCB Limited предоставляет печатные платы, компоненты и электронные системы.

Мы будем предоставлять безопасные, эффективные и надежные продукты, обеспечивая более высокое качество и ценность для наших клиентов.

Guang Dong Viafine PCB Limited всегда стремилась добиться совершенства на разных этапах производства и контроля продуктов и был признан важными международными сертификационными органами, признанными глобальной электроникой.

Входящее контроль качества материала

Входящая проверка относится к подтверждению качества и проверке приобретенного сырья, компонентов или продуктов, то есть, когда поставщик посылает сырье или компоненты, качество сырья или компонентов отображается и проверяется, и, наконец, судится, принимается ли партия продуктов.

Выбор заслуживающей доверия платформы - еще один важный способ получить качественные компоненты. Эти компании точно соответствуют требованиям клиентов.

Кроме того, они обеспечивают высококачественные детали после прохождения тестирования.

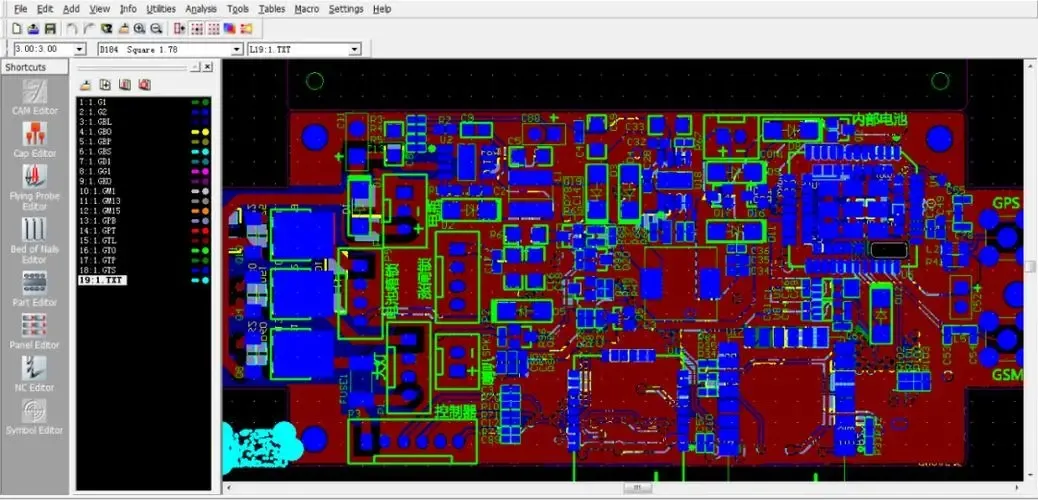

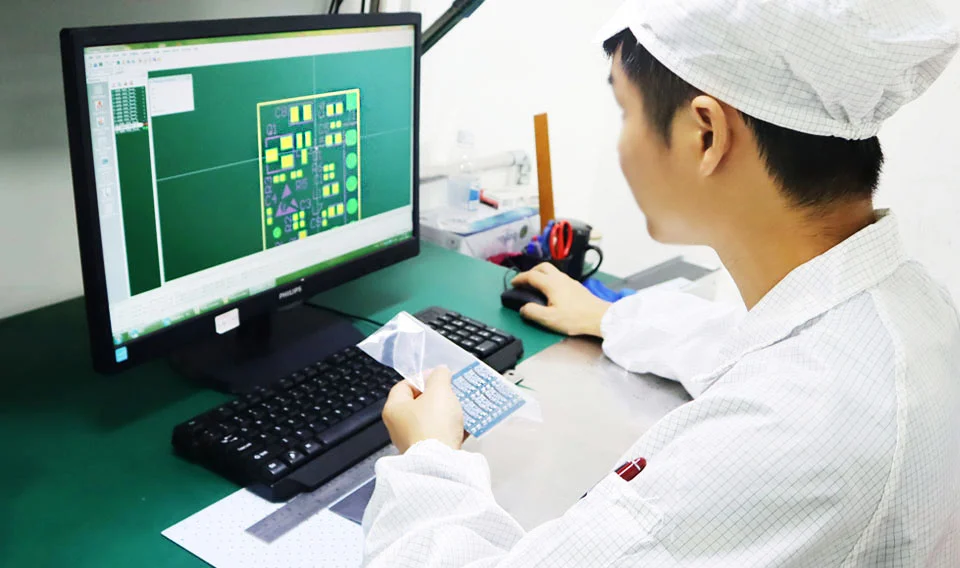

Бесплатная проверка DFM

В Guang Dong Viafine PCB Limited мы предоставляем клиентам бесплатные проверки DMF, которые обычно включают проверки сигнала и смешанных слоев, проверки мощности/заземления, проверки буровых оборотов, проверки припоя и проверки шелкового экрана, чтобы убедиться, что каждая деталь является правильной. Наши инженеры немедленно отправят инженерные запросы нашим клиентам, когда они найдут какую -либо информацию, которая не соответствует исходному файлу.

Первая статья проверка

Первая система проверки статьи - это система управления качеством, которая интегрирует инспекционное оборудование и платформу данных.

Вам нужно только ввести таблицу продукта BOM, а инспекционный блок в системе автоматически проверит первый образец и проверит данные в таблице BOM.

Автоматизированный метод работы этой системы может уменьшить человеческие ошибки, повысить эффективность и экономить затраты на рабочую силу, но инвестиции в активу и технологии велики.

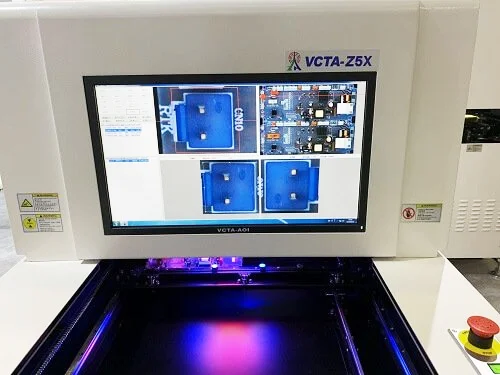

Автоматизированный оптический осмотр (AOI)

Автоматизированные оптические проверки (AOI) очень распространены в отрасли SMT и применимы ко всем производством и сборке печатных плат.

В основном он используется для оценки проблем сварки компонентов по характеристикам появления компонентов.

Также можно судить, есть ли неправильные компоненты на плате, проверяя цвет компонентов и шелковый экран на IC.

По сути, каждая производственная линия SMT будет оснащена одним или двумя устройствами AOI в стандартной комплектации.

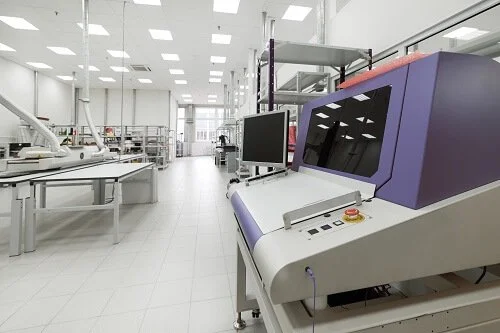

Автоматическая рентгеновская проверка

Для некоторых круговых плат с компонентами BGA, первым произведенным продуктом необходимо проверить рентгеновский рост.

Рентгеновские снимки имеют сильную проницательность и являются самыми ранними инструментами, используемыми в различных случаях проверки.

Перспектива может показать толщину, форму, качество и плотность припоя.

Эти специфические показатели могут полностью отражать качество сварки припоев, включая открытые схемы, короткие замыкания, медную медь, внутренние пузырьки, недостаточные олова и т. Д., И могут быть количественно проанализированы.

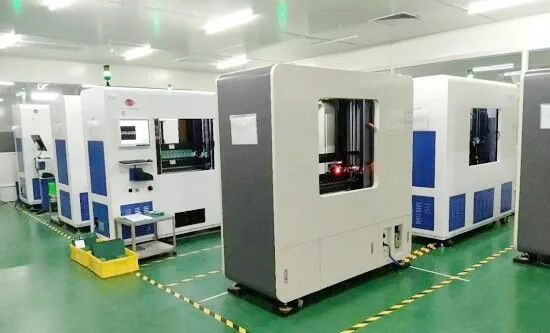

Автоматический тестер приспособления

Автоматическое тестирование приспособления обычно используется для массового производства печатных плат.

Его характеристики заключаются в том, что объем производства обычно большой, а эффективность теста высока, но стоимость производства высока.

Каждая плата требует специального приспособления, и срок службы каждого набора приспособлений не очень длинный, как правило, один год.

Чтобы удовлетворить требования к качеству и доставке клиентов, Guang Dong Viafine PCB Limited приобрела несколько автоматических тестовых приборов для снижения затрат на рабочую силу.

Сгорев

Основная цель теста на старение состоит в том, чтобы моделировать среду ежедневного использования продукта посредством комбинированных эффектов высокой температуры, низкой температуры, высокой и низкой температуры, а также электрической мощности, а также выявление дефектов PCBA, таких как плохая сварка, несоответствие параметров компонентов и процесс отладки.

Тест старения может устранить и улучшать дефекты PCBA и сыграет роль в стабилизации параметров для плат PCBA без дефектов.

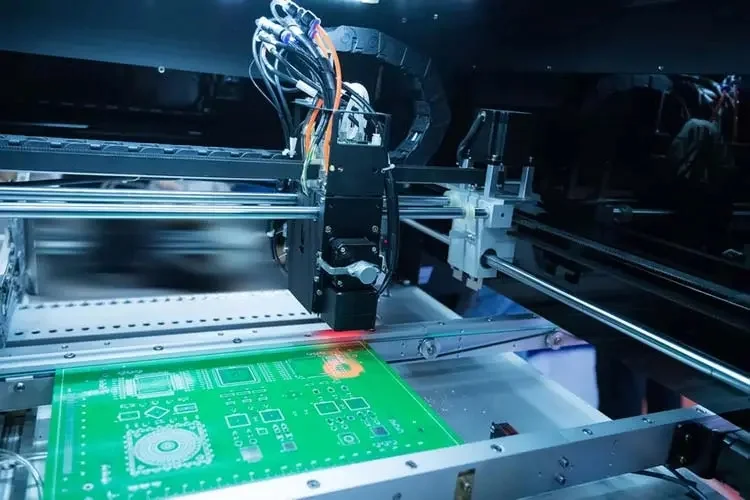

Плат для лета

Тест летающего зонда обычно используется для некоторой небольшей партийной производства.

Его характеристики - удобное тестирование, сильная изменчивость программы и хорошая универсальность.

По сути, все типы круговых плат могут быть протестированы. Тем не менее, эффективность теста относительно низкая, и для проверки каждой платы требуется много времени.

Этот тест должен быть выполнен после того, как продукт проходит через печь.

В основном он измеряет значение сопротивления между двумя фиксированными точками, чтобы определить, имеют ли компоненты в плате -плате короткие замыкания, пустые припоя и неверные детали.

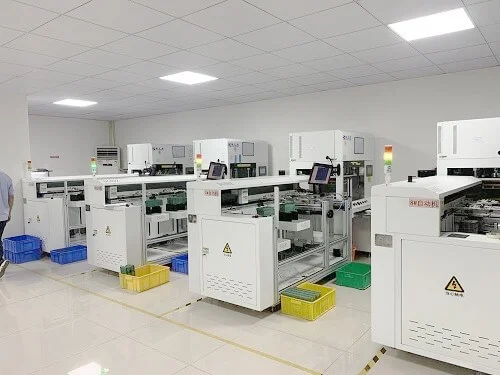

Тест в цикле

Онлайн-тестирование обычно используется на моделях, которые производились массой. Производственный объем обычно большой, эффективность теста высока, но стоимость производства относительно высока.

Каждый тип платы требует специального приспособления, а стоимость испытаний очень высока.

Принцип теста аналогичен испытанию летающего зонда. Он также измеряет сопротивление между двумя фиксированными точками, чтобы определить, имеют ли компоненты на цепи короткие замыкания, пустую пайку и неправильные детали.

Функциональный тест

Этот метод испытаний обычно используется на некоторых более сложных кругах.

Проверка платы, которая должна быть припаяна и пропускана через некоторые конкретные приспособления для имитации официального использования платы.

Поместите Пратовую плату в эту симуляцию. На месте, после включения питания, обратите внимание, можно ли использоваться в плате.

Этот метод испытаний может точно оценить, является ли нормальная плата нормальной. Но есть и проблемы с низкой эффективностью теста и высокой стоимости испытаний.

Обеспечение качества печатной платы:

Познакомьтесь с производством печатной платы и сборкой печатных плат с высочайшим качеством.

Guang Dong Viafine PCB Limited внедрила систему качества ISO9001.

Полная система обеспечения качества и различное испытательное оборудование помогают нам контролировать весь производственный процесс, обеспечить стабильность процесса и качества продукта и внедрить передовые инструменты и технологии для достижения постоянного улучшения.

Качественная политика

Качество первым, клиент в первую очередь, непрерывное улучшение, превосходство

Экологическая политика

◾ Строго соблюдать законы и правила по предотвращению и контролю загрязнения.

◾ Непрерывно улучшают процессы для экономии ресурсов.

◾ Постепенно производит экологически чистые продукты на благо человечества

Политика охраны здоровья и безопасности

◾ Строго соблюдать законы и правила, касающиеся здоровья и безопасности сотрудников.

◾ Непрерывно создавать здоровую и безопасную рабочую среду.

◾ Комплексно предотвращает потенциальные риски, которые угрожают здоровью и безопасности.

Качество

◾ 100% визуальный осмотр и электрическое тестирование

◾ Данные тестирования

◾ Промышленный компьютер

◾ Сертификация- ISO 9001

◾ Данные тестирования XRF

◾ Тест припаяемости

◾ Моделирование импеданса/тестирование

Обеспечение качества PCB Assembly:

Чтобы всесторонне укрепить контроль качества, мы должны достичь нашей политики и целей качества.

Система качества создается в соответствии с ISO9001: 2015, и внутренние аудиты проводится регулярно для обеспечения эффективной работы системы качества.

Все сотрудники участвуют в системе качества и постоянно тренируются и учится. Удовлетворенность клиентов - наша миссия.

IQC: входящий инспекция материала

◾ Первая проверка для каждого процесса

◾ IPQC: контроль качества в процессе

◾ AOI Inspection

◾ Тест на цикл (ИКТ)

◾ Функциональный тест (FCT)

◾ Тест на надежность
