Каковы небольшие платы BGA?

В сегодняшнем электронном производственном поле, где требования к миниатюризации, высокой производительности и низкому энергопотреблению увеличиваются,Небольшая плата BGAстановится основным выбором в отрасли. BGA, полное название которого-массив сетки с шариковыми сетками, отличается от традиционного метода однорядного штифта. Он умно распределяет точки соединения припоя в двумерной области плоскости в нижней части компонента. Этот метод упаковки не только значительно улучшает плотность штифтов, но и оптимизирует электрические характеристики и способность рассеивания тепла, что заставляет его сиять в высококачественном электронном оборудовании.

Какие изменения могут принести небольшую плату BGA в продукт?

Использование небольшой платы BGA означает более высокую функциональную интеграцию, меньшую площадь упаковки и более стабильную производительность. Благодаря использованию высокоостренного подключения припоя шариков, оно имеет естественные преимущества передачи сигнала и противоположность и подходит для высокочастотных и высокоскоростных сред, с высокими требованиями для стабильности производительности. Кроме того, упаковка BGA может эффективно решать проблемы с надежностью сварки, с которыми сталкиваются традиционная упаковка, значительно снижая риск ложного пайки и плохого контакта и еще больше улучшать долгосрочную стабильность и срок службы всего продукта.

Что особенное в небольшой плате BGA с точки зрения технических характеристик?

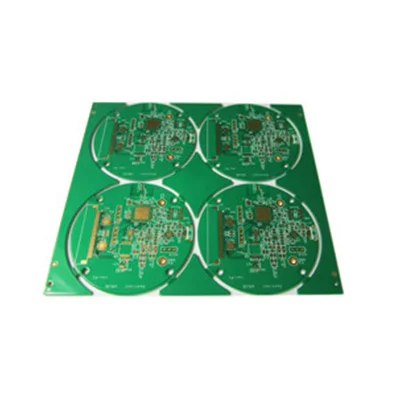

ЭтотНебольшая плата BGAПринимает четырехслойную конструкцию структуры платы и использует высокотемпературный материал FR4 TG170 для обеспечения хорошей тепловой стабильности в различных сложных условиях труда. Толщина платы контролируется на 1,6 мм, что соответствует основным требованиям конструкции. Метод обработки поверхности принимает загадку (химическое никелевое золото), а толщина слоя золота составляет 2 микро дюйма, что не только повышает надежность сварки, но также улучшает способность антиоксидирования. Минимальная ширина линии/расстояние между линиями может достигать 0,07/0,09 мм, а диаметр BGA PAD точен до 0,25 мм, демонстрируя нашу точную способность управления при обработке процесса микронного уровня.

Какие отрасли нужна небольшая плата BGA по кругу больше всего?

Небольшая плата BGA широко используется в смартфонах, ноутбуках, носимых устройствах, автомобильных электронных системах, промышленных контроллерах, модулях связи, медицинском оборудовании и т. Д., Которые имеют чрезвычайно высокие требования для объема, производительности и надежности. С разработкой таких технологий, как AI, 5G и Интернет вещей, спрос на схемы малых и высокой плотности продолжает расти, а упаковка BGA является ключевой технологией для удовлетворения этой тенденции. Особенно в условиях, ограниченных пространством, но интенсивными продуктами, это практически невозможно.

Почему мы выбираем?

Мы не только сосредотачиваемся на стабильности материалов и процессов, но и упорно трудились над контролем качества и техническими услугами. Продукт использует чернила зеленой припоя Sunlight PSR-4000 для обеспечения хорошей изоляции и визуального распознавания; В то же время мы предоставляем профессиональные услуги настройки, которые могут регулировать размер прокладки, проектирование уровня платы и метод обработки поверхности по мере необходимости для удовлетворения дифференцированных потребностей различных терминальных продуктов. Наш производственный процесс строго реализован в соответствии с системой управления качеством ISO, чтобы обеспечить, чтобы каждая окружная плата могла соответствовать международным стандартам.

Основанная в 2009 году, Guang Dong Viafine PCB Limited-это профессиональная печатная плата (PCB), специализирующаяся на комплексной сборе High-Tech Enterprise, специализирующейся на исследованиях и разработках и производстве многослойных досок и специальных плат. По вопросам или поддержке, свяжитесь с нами поsales13@viafinegroup.com.
