Является ли высокочастотная гибридная печатная плата Viafine будущим высокоскоростной связи?

С развитием 5G, радаров, спутниковой связи и высокоскоростных беспроводных сетей,высокочастотная печатная платаОни все более широко используются в коммуникационном оборудовании и электронных продуктах. Viafine, как профессиональный китайский производитель, уже давно занимается исследованиями, разработками и производством гибридных высокочастотных печатных плат, обеспечивая высококачественные, высокостабильные и многослойные высокочастотные гибридные решения. В этой статье будут подробно представлены параметры высокочастотной гибридной печатной платы Viafine, структурный дизайн, технические преимущества и проблемы клиентов, помогая покупателям по всему миру понять ее основную ценность и потенциал применения.

I. Знакомство с высокочастотными гибридными печатными платами Viafine

ВиафинВысокочастотные гибридные печатные платы представляют собой композитные платы, в которых сочетаются высокочастотные материалы с традиционными эпоксидными платами. Они отличаются низкими потерями при передаче сигнала, высокоточным контролем импеданса и хорошей термической стабильностью и широко используются в:

Приемные антенны беспроводной базовой станции
Усилители мощности
Радарные системы
Навигационные системы
Оборудование высокоскоростной передачи сигнала

Основные преимущества: низкое искажение сигнала, короткая задержка передачи, высокая термостойкость, высокая адаптируемость и высокая технологичность. Благодаря разумной структуре штабелирования и конструкции буферного материала «три в одном» проблемы коробления и усадки высокочастотных композитных плит во время горячего прессования эффективно решаются.

Виафинпредлагает сертификацию CE и поддерживает большие запасы, предоставляя покупателям по всему миру конкурентоспособные заводские цены и профессиональное послепродажное обслуживание.

II. Технические параметры высокочастотной гибридной печатной платы

Чтобы удовлетворить точные требования различных устройств связи для передачи высокочастотных сигналов, технические параметры высокочастотной гибридной печатной платы Viafine следующие:

1. Список основных параметров продукта

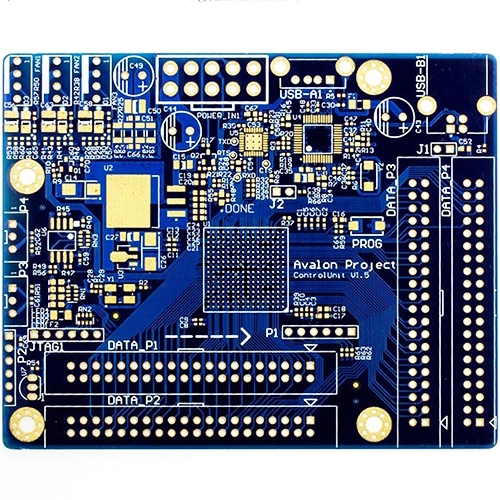

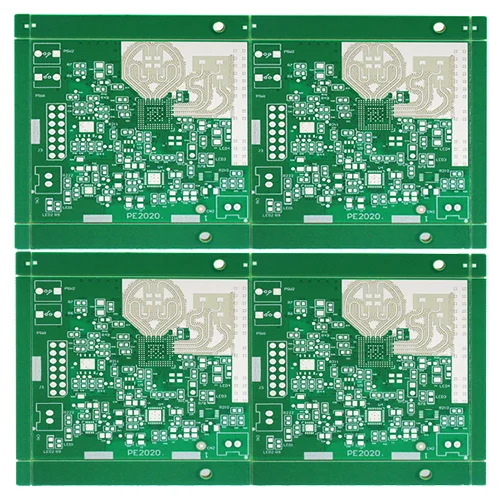

Название продукта: Гибридная высокочастотная плата PCB

Торговая марка: Виафин.

Материал: Роджерс 4835 + IT180A.

Количество слоев: 6л

Толщина меди: 1 унция

Толщина доски: 1,2 мм

Минимальный диаметр отверстия: 0,15 мм

Минимальная ширина линии: 0,1 мм

Минимальный межстрочный интервал: 0,1 мм.

Обработка поверхности: Иммерсионное золото

Применимая частота: Высокочастотная микроволновая связь

Контроль импеданса: точность ±5%

Характеристики изоляции: Высокая стабильность

Тепловые характеристики: TG ≥ 180°C

Рейтинг пожарной безопасности: UL94V-0

III. Структура и особенности высокочастотной гибридной печатной платы

В высокочастотной гибридной печатной плате при производстве используется многослойная структура, обеспечивающая превосходные электрические характеристики и механическую прочность за счет точной конструкции:

Стек-ап дизайн

Медный слой L1 (высокочастотная плата) → Медный слой L2 (ПП-плата) → Медный слой L3 (подложка из эпоксидной смолы) → Медный слой L4. Медные слои L2, L3 и L4 имеют слоты одинакового размера в одном и том же месте. Медный слой L4 содержит амортизирующий материал «три в одном».

Амортизирующий материал «три в одном»

Состоящая из двух слоев антиадгезионной пленки, она заполняет пазы во время горячего прессования, предотвращая появление вмятин на металле и сохраняя плоскостность поверхности платы.

Даже дизайн горячего прессования

Алюминиевые пластины, стальные пластины и амортизирующие слои из крафт-бумаги укладываются на внутренний и внешний слои высокочастотной плиты соответственно, обеспечивая равномерный нагрев во время горячего прессования и контролируя коробление и расширение плиты.

Характеристики материала

В высокочастотной плате используется политетрафторэтилен (ПТФЭ), который имеет другие характеристики теплового расширения, чем платы на эпоксидной основе. Благодаря разумному управлению процессом достигается высокая надежность формования плит.
