Понимание высокой температуры Tg при изготовлении печатных плат: критический фактор для надежности электроники нового поколения

Поскольку электронные устройства становятся меньше, быстрее и мощнее, управление теплом становится одной из самых больших проблем при проектировании и производстве печатных плат (PCB). Одним из терминов, который все чаще доминирует в технических дискуссиях среди инженеров и специалистов по закупкам, является"Высокий ТГ."

Тг, ​​илиТемпература стеклования, относится к температуре, при которой материал подложки печатной платы (обычно эпоксидное стекло FR-4) переходит из жесткого стеклообразного состояния в мягкое, эластичное состояние. Когда плата превышает Tg, она начинает расширяться, расслаиваться или терять механическую целостность, что приводит к катастрофическому выходу из строя паяных соединений и переходных отверстий.

Руководство по классификации и применению Tg

В таблице ниже приведены стандартные отраслевые классификации и типичные применения для различных уровней Tg:

Почему высокая температура Tg имеет решающее значение для современного производства печатных плат

• Совместимость с бессвинцовой пайкой: поскольку соответствие RoHS требует бессвинцовой сборки, температура оплавления теперь превышает 250°C. Материалы со стандартным Tg могут деформироваться во время этого процесса, тогда как материалы с высоким Tg сохраняют стабильность.
• Надежность в условиях высоких температур. Такие отрасли, как автомобилестроение (блоки управления двигателем), светодиодное освещение, силовая электроника и телекоммуникационная инфраструктура 5G, выделяют сильное тепло. Печатные платы с высоким Tg предотвращают коробление, разделение слоев и растрескивание в течение длительного срока службы продукта.
• Улучшенная химическая стойкость и устойчивость к влаге: смолы с высоким Tg обычно обеспечивают меньшее поглощение влаги и лучшую устойчивость к агрессивным чистящим химикатам, что делает их идеальными для медицинского и промышленного применения.

Перспективы отрасли

Аналитики рынка прогнозируют, что сегмент печатных плат High Tg будет расти в среднем на 6% в среднем до 2030 года за счет инверторов питания электромобилей (EV), серверных материнских плат для центров обработки данных и мощных промышленных драйверов. Для производителей производство плит с высокой Tg требует более жесткого контроля процесса, включая увеличенное время предварительного нагрева, измененные циклы ламинирования и специальные сверла для работы с более твердыми материалами. Не все производители печатных плат способны освоить эту технологию, поэтому выбор поставщика является стратегическим решением.

О компании

Гуандун Viafine PCB LIMITED– Ваш надежный партнер в области решений для высокотемпературных и высокоточных печатных плат

В эпоху, когда тепловая надежность не может быть поставлена ​​под угрозу,Гуандун Viafine PCB LIMITEDвыделяется как профессиональное высокотехнологичное предприятие с комплексным обслуживанием печатных плат (PCB) и сборок печатных плат (PCBA), специализирующееся на исследованиях, разработках и производстве высокоточных многослойных плат и специальных плат.

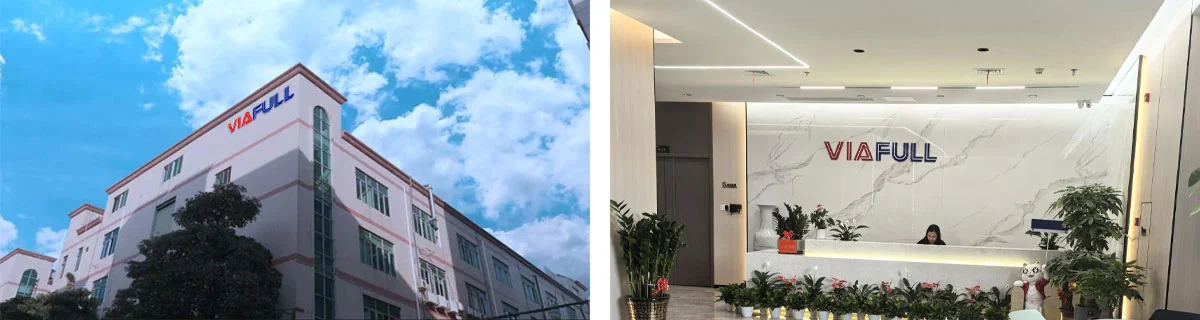

Основанная в 2009 году, компания располагает современным оборудованием, охватывающим11 000 квадратных метров, трудоустроив более350 квалифицированных специалистовс замечательными производственными мощностями30 000 ㎡ в месяц .

Основные возможности с первого взгляда

Портфель продуктов

Viafine располагает профессиональной командой технических разработчиков, которая владеет самыми передовыми технологическими процессами в отрасли. Они оснащены надежным производственным оборудованием, испытательными системами и полнофункциональной физико-химической лабораторией, позволяющей профессионально производить:

Целевые рынки и направления экспорта

Продукция компании широко применяется вкоммуникационное оборудование, компьютеры, промышленный контроль, силовая электроника, медицинские инструменты, охранная электроника, бытовая электроника, автомобильная электроникаи других высокотехнологичных областях.

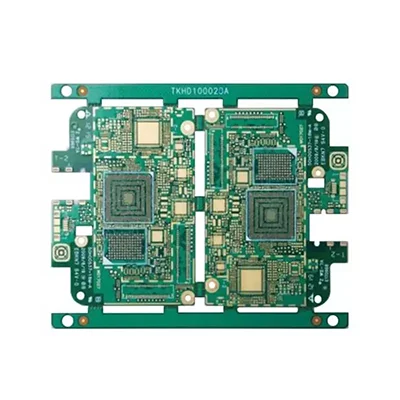

Для инженеров, которым требуется надежная продукция с высоким Tg, выдерживающая сборку без использования свинца и работающая при высокой мощности,Гуандун Viafine PCB LIMITEDобеспечивает точность, масштабируемость и тепловые характеристики.
