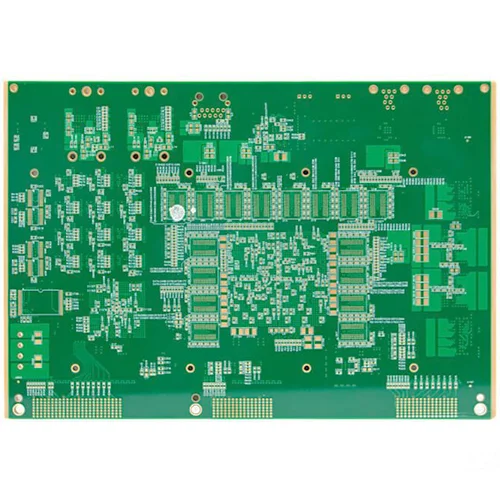

24-слойная высокоскоростная пласка высокой плотности
  • 24-слойная высокоскоростная пласка высокой плотности 24-слойная высокоскоростная пласка высокой плотности

24-слойная высокоскоростная пласка высокой плотности

Вы можете быть уверены, что на нашем фабрике вы можете купить 24-слойную высокоскоростную печатную плату высокой плотности, и мы предложим вам лучшую службу после продажи и своевременную доставку.

Отправить запрос

Описание продукта

Что такое 24-слойная печатная плата?

Высококачественная 24-слойная высокоскоростная печатная плата предлагается производителем China Viafll. Купите 24-слойную высокоскоростную печатную плату высокого качества с низкой ценой. 24-слойная печатная плата-это продвинутая многослойная плата с 24 медными слоями. PCB включает в себя сигнальный слой, слой заземления и слой мощности. Кроме того, эта печатная плата состоит из шелкового экрана, паяной маски и т. Д. Он обеспечивает размерную стабильность из -за количества слоев в нем.

Производитель эффективно распоряжает наземный слой и сигнальный слой. Это помогает гарантировать, что печатная плата совместима с приложениями HDI. Эти приложения представляют собой взаимодействия высокой плотности. Материалы, используемые в 24-слойной плате, обеспечивают низкую диэлектрическую постоянную. Кроме того, диэлектрический материал, используемый в этой передовой многослойной плате, тонкий. Таким образом, это помогает создать плотную связь между слоями.


Материалы 24-слойной печатной платы

24-слойная печатная плата содержит различные материалы в процессе производства. Он использует такие материалы, как медная фольга, FR4, CEM3 и эпоксидная смола. В этой печатной плате производитель ламинирует медную фольгу и материал для стеклянной волокна. FR4 - это материал печатной платы, который обеспечивает достаточную жесткость в электронике. Это обеспечивает достаточную температуру стеклянного перехода.

Кроме того, материал обладает превосходной устойчивостью к влаге. Это означает, что печатные платы, содержащие FR4, могут выдерживать высокие температуры. Более того, этот материал имеет подходящую диэлектрическую прочность.

Silkscreen, FR4, и паяная маска - это базовые материалы 24 слоев ПХБ. Высокая температура перехода с высоким содержанием стекла является важной особенностью 24 слоев ПХБ.

Другие материалы, используемые в 24 -уровневой печатной плате, включают в себя медную фольгу и препер. 24 слоя печатных плат могут иметь разные толщины меди. Толщина меди и количество слоев помогают ему провести высокие токовые нагрузки.


Что такое 24 слоя PCB Stackup?

24 Layer PCB Stackup - это расположение верхних слоев на плате. В многослойной печатной плате есть несколько способов разместить медные слои на доске. Производители рассматривают несколько важных факторов, прежде чем организовать многослойный стек.

В 24 -слоевом стеке есть слои маршрутизации, грунтовые слои и слои мощности. Слои маршрутизации могут быть вверху, средним или нижним слоями. Слои земли и мощности очень важны в этом стеке.

Слои маршрутизации создают взаимосвязи между компонентами. Производители могут разместить проводной слой в нижнюю, верхнюю или среднюю слои. Это зависит от требований к применению Правления. Маршрутизация сигнала является важной частью многослойной платы. Структура стека 24-слойного платы определяет его функциональность. Хорошо выровняемый стеккупл обеспечит маршрутизацию сигнала в печатной плате.


24-слойная печатная плата

Производство 24-слойной печатной платы включает в себя определенные процессы. Поскольку эта печатная плата имеет десять слоев проводящего материала, его производство является сложным. Производители ламинируют слои сердечника и преподрета под высоким давлением и высокой температурой.

В ходе этого процесса производители гарантируют, что между слоями печатной платы нет воздуха. Они также гарантируют, что клей, который закрепляет слои, тает должным образом. 24-слойная печатная плата состоит из различных материалов. Ядро и преперги являются похожими материалами. Тем не менее, преподрег более пластичен, чем ядро. Это потому, что он не полностью вылечен. Когда производители применяют высокие температуры на стеккуп, преподрет тает. Слои затем соединены вместе. После охлаждения результатом является сплошная 24-слойная доска. Производители применяют паяную маску на многослойную доску. Роль припоя маски состоит в том, чтобы предотвратить закрытие следов. Внутренние слои многоуровневой платы включают стекловолокно и эпоксидное ядро, а также преподминирует эти слои вместе. Производители складывают внутренние слои вместе, чтобы убедиться, что слои выровнены.


Производственный процесс 24-слойной печатной платы кратко описан следующим образом:

Внутренняя визуализация и травление

Внутреннее слой ламинирование

Буровая доска

Внешний слой визуализация

Покрытие и травление

Внешний слой очистка травления

Припаяя маска

Печатная печать

Тестирование


Преимущества 24-слойной печатной платы

Эта печатная плата помогает улучшить функциональность электронных устройств. 24-слойная доска имеет большие преимущества, которые необходимы для проекта. Некоторые из этих преимуществ:


Компактный дизайн

24-слойная печатная плата поддерживает компактный дизайн. Наземный слой и сигнальный слой печатной платы перекрывают друг друга. Эта плата идеально подходит для небольших устройств, таких как ноутбуки, мобильные телефоны и т. Д. Электронные устройства становятся все меньше и сложнее. 24-слойная печатная плата идеально подходит для сложных и миниатюрных устройств.


Подходит для разных температур

24-слойная печатная плата может работать при разных температурах. Эта печатная плата предназначена для работы при разных температурах. 24-слойная плата идеально подходит для высокопроизводительных и высококачественных приложений.


Высокая текущая проводимость

Другим важным преимуществом этого типа печатной платы является возможность носить высокие токовые нагрузки. Печата доступна с различной толщиной меди. Это может противостоять высокой мощности.


Высокая функциональность

24-слойные платы очень практичны. Следовательно, они широко используются в взаимосвязи высокой плотности и мощных проектов. Кроме того, PCB также повышают эффективность высокоскоростных проектов.


Техническая спецификация

Имя: 24-слойная высокоскоростная пласка высокой плотности
Материал: Tu872slk
Количество слоев: 24
Толщина: 3. 2 ± 0. 32 мм
Минимальный диаметр механического отверстия: 0. 25 мм
Минимальный трек/шаг: 75/75um
Минимальная толщина доски к апертуре: 12. 8: 1
Обработка поверхности: Согласен 0. 05um
Области применения: Аэрокосмическая


Горячие Теги: 24-слойная высокоскоростная пласка высокой плотности
