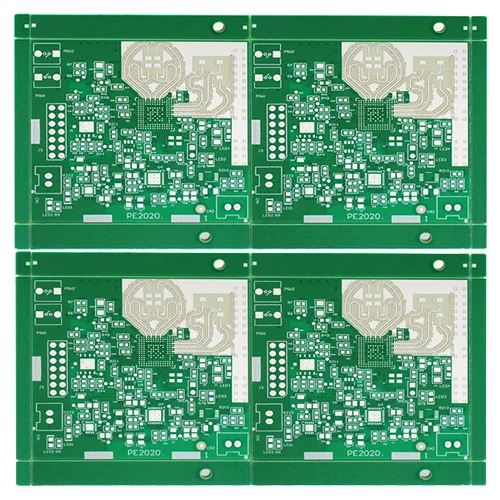

Гибридная высокочастотная плата печатных плат

Гибридная печатная плата обычно используется в продуктах микроволновой радиочастотной серии

Найдите огромный выбор гибридной высокочастотной платы ПХБ из Китая по адресу Viafull. Обеспечить профессиональную послепродажную услугу и правильную цену, с нетерпением жду сотрудничества. С быстрой разработкой электронных коммуникационных технологий, чтобы достичь высокоскоростной и высококачественной передачи сигналов, в оборудовании связи используются все больше и больше микроволновых радиочастотных ПХБ. Диэлектрические материалы, используемые в высокочастотных гибридных платах, обладают отличными электрическими свойствами и хорошей химической стабильностью, которые в основном проявляются в следующих четырех аспектах.

1. Гибридная плата имеет характеристики низкой потери передачи сигнала, короткое время задержки передачи и низкое искажение передачи сигнала.

2. Отличные диэлектрические свойства (в основном относится к низкой относительной диэлектрической постоянной DK, коэффициенту низкого диэлектрического потери DF). Кроме того, диэлектрические свойства (DK, DF) остаются стабильными при изменениях окружающей среды, такие как частота, влажность и температура.

3. Высокий характерный контроль импеданса.

4. Гибридная печатная плата обладает превосходной теплостойкостью (TG), обрабатываемостью и адаптивностью.

Микроволновые высокочастотные гибридные платы широко используются в оборудовании связи, таком как беспроводные антенны, базовая станция, получающая антенны, усилители мощности, радиолокационные системы, навигационные системы и т. Д.

Основываясь на одном или нескольких факторах, таких как экономия затрат, улучшение прочности изгиба и контроль электромагнитных помех, высокочастотная конструкция ламинирования должна использовать высокочастотный препги с низким потоком смолы и подложкой FR-4 с гладкой диэлектрической поверхностью. Высокочастотный композитный ламинат. В этом случае существует большой риск контроля адгезии продукта во время насущного процесса.

Микроволновый высокочастотный метод гибридного укладки платы и характеристики

1. Высокочастотная гибридная гибридная гибридная гибридная гибридная гибридная гибридная гибридная пласка включает в себя L1-медный слой (высокочастотный лист), L2-слой (PP-лист), L3-медный слой (подложка эпоксидной смолы), слой медного L4 в последовательности; L2, L3, L4 Медные слои предоставляются слотами того же размера в том же положении; Медный слой L4 расположены с тремя в одну буферный материал изнутри снаружи, а стальная пластина и крафт-бумага сложены снаружи к внешней части последовательно; Алюминиевая пластина, стальная пластина и крафт -бумага сложены на медном слое L1 изнутри.

2. Согласно первой особенности, буферный материал из трех в одном представляет собой буферный материал, зажатый между двумя слоями выпущенной пленки.

3. Согласно первой особенности, ламинированная структура высокочастотной платы, контролируемой глубокой гибридной платой по настоящему изобретению, характеризуется тем, что высокочастотный лист представляет собой политетрафторээтиленовую плату.

Характеристики расширения и сокращения высокочастотной композитной платы гибридной гибридной платы PCB отличаются от характеристик обычной эпоксидной смолы подложки, поэтому деформация и усадка платы трудно контролировать, а метод обработки первого канализации, а затем нажатие вызовут проблему металлических вмятиков на доске. Материал из трех в одном установлен на одной стороне канавки, а материал буфера может быть заполнен в отверстие для канавки во время нажатия, чтобы избежать проблемы вмятин. На обеих сторонах картон давление буфера для бумаги устанавливается, чтобы однозначно уравновесить теплопередачу, и стальная пластина установлена ​​для обеспечения однородной теплопроводности во время прессования, чтобы прессование было плоским, а тепло и давление в процессе нажатия сбалансировано, чтобы лучше контролировать кривилю и расширение платы.

Благодаря быстрому развитию 5G -коммуникационных технологий выдвигаются требования к более высокой частоте для оборудования для коммуникации. На рынке есть много микроволновых высокочастотных гибридных ПХБ. Технология производства этих микроволновых высокочастотных гибридных ПХБ также выдвигает более высокие требования. Мы были специализированы на обработке IPCB более 10 лет и можем предоставить многослойные гибридные гибридные услуги по производству печатной платы. У нас есть все оборудование, необходимое для всего процесса многослойного производства гибридных печатных плат, соответствующих системе управления ISO9001-2000, и мы прошли системную сертификацию IATF16949 и ISO 14001. Наши продукты прошли сертификацию UL и соответствуют стандартам IPC-A-600G и IPC-6012A. Мы можем предоставить высококачественные, высокопроизводительные и высокоадаптируемые микроволновые высокочастотные образцы гибридных печатных плат и пакетные услуги.

Техническая спецификация
