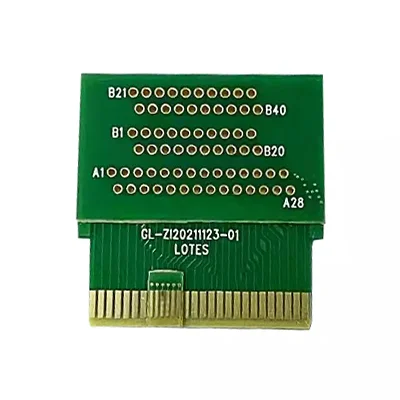

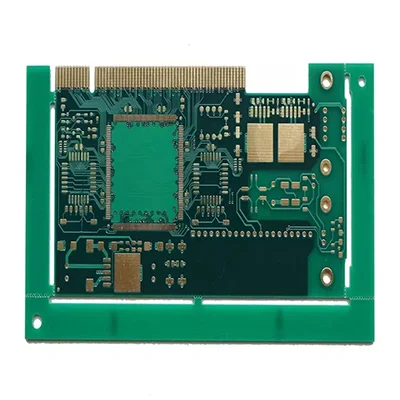

1. Для плат печатных плат, которые необходимо часто подключать и отключать, золотые пальцы обычно должны быть твердыми, чтобы повысить стойкость износа золотых пальцев.
2. Золотые пальцы должны быть наклонены назад, как правило, 45 °, другие углы, такие как 20 °, 30 ° и т. Д. Если конструкция не наклоняется назад, есть проблема. Стрелка на рисунке ниже показывает угол наклона на 45 °:
3. Золотой палец должен сделать целое сварочное окно. Пын не должен открывать стальную сетку;
4. Минимальное расстояние между шишками Shenxi и Shenyin составляет 14 миллионов. Рекомендуется, чтобы PAD находился на расстоянии более 1 мм от положения пальца, включая прокладку VIA;
5. Не наносите медь на поверхность золотого пальца.

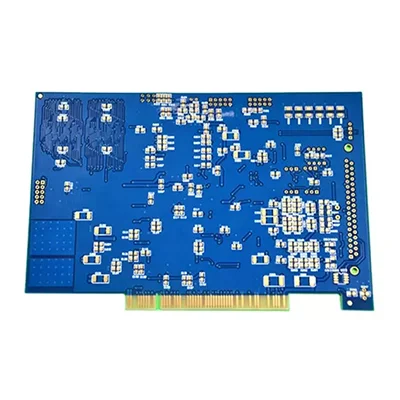

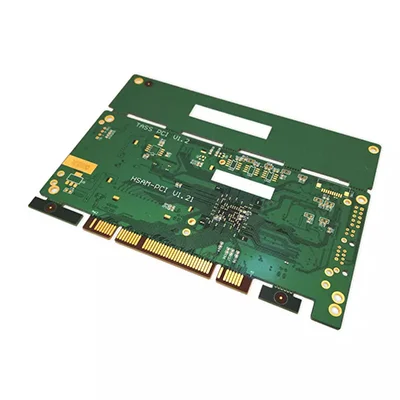

Имя: | Многослойная пласка по материнской плате с золотыми пальцами |
Тип: | Многослойная плата |
Количество слоев: | 6 слоев |
Базовый материал: | FR4, алюминий, высокий TG FR4 |
Толщина меди: | 0. 5-1 унция |
Толщина доски: | 0. 4-4. 0 мм |
Апертура: | 0. 15-0. 2 мм |
Ширина линии: | 0. 1-0. 3 мм |
Расстояние между линиями: | 0. 1-0. 3 мм |
Обработка поверхности: | погружение золото, распыление олова, золотые пальцы |
Припаяная маска: | зеленый |
