Viafull в качестве профессионального производителя, мы хотели бы предоставить вам высококачественную высокочастотную микроволновую гибридную плату. И мы предложим вам лучшее обслуживание после продажи и своевременную доставку. С быстрой разработкой электронных коммуникационных технологий, чтобы достичь высокоскоростной и высококачественной передачи сигналов, в оборудовании связи используются все больше и больше микроволновых радиочастотных ПХБ. Диэлектрические материалы, используемые в высокочастотных гибридных платах, обладают отличными электрическими свойствами и хорошей химической стабильностью, которые в основном проявляются в следующих четырех аспектах.
1. Гибридная плата имеет характеристики низкой потери передачи сигнала, короткое время задержки передачи и низкое искажение передачи сигнала.
2. Отличные диэлектрические свойства (в основном относится к низкой относительной диэлектрической постоянной DK, коэффициенту низкого диэлектрического потери DF). Кроме того, диэлектрические свойства (DK, DF) остаются стабильными при изменениях окружающей среды, такие как частота, влажность и температура.
3. Высокий характерный контроль импеданса.
4. Гибридная печатная плата обладает превосходной теплостойкостью (TG), обрабатываемостью и адаптивностью.
Микроволновые высокочастотные гибридные платы широко используются в оборудовании связи, таком как беспроводные антенны, базовая станция, получающая антенны, усилители мощности, радиолокационные системы, навигационные системы и т. Д.

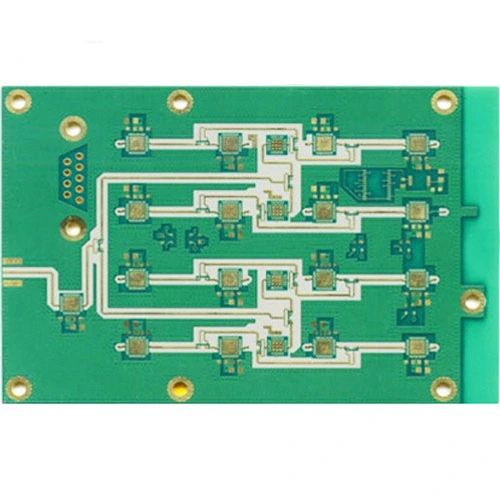

Имя: | Высокочастотная микроволновая гибридная плата PCB |
Количество слоев: | 6 слоев |
Толщина доски: | 1. 6 ± 0. 14 мм |
Используемая доска: | Rogers4350b+FR4 Shengyi |
Диэлектрическая постоянная: | 2. 2 ± 0. 02 |
Диэлектрический коэффициент потери: | 0. 0009 |
Z Минимальная диафрагма: | 0. 3 мм |
Обработка поверхности: | Соглашаться |
Ширина линии z/расстояние: | 0. 2 мм/0. 3 мм |
Особенности процесса: | Специальные материалы, Rogers4350b+FR4 Shengyi смешанное ламинирование |
