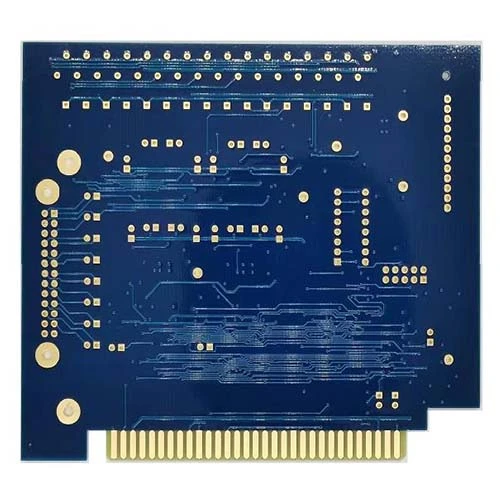

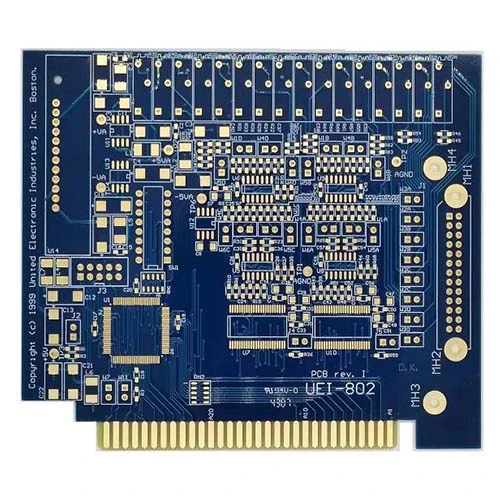

Средняя плата с золотыми пальцами

Золотые печатные платы-это те, что с золотыми пальцами, часто используемыми в качестве краевых разъемов.

Химическое покрытие золота имеет превосходную припаям, но процесс химического осаждения означает, что он слишком мягкий и тонкий, чтобы противостоять повторному износу. Золотое покрытие более толще и труднее, что делает его идеальным для повторного разъединения контактов с краем печатной платы. Золотые печатные платы, как правило, должны быть смягчены в краевом разъеме, чтобы обеспечить легкую вставку. Конирование может быть указано в деталях заказа, если указано конкретно.

Золотые пальцы-это золотые столбы, которые вы видите на кромке соединительной печатной платы (PCB). Цель золотых пальцев - подключить вспомогательные ПХБ к материнской плате компьютера. Золотые пальцы PCB также используются в различных других устройствах, которые общаются с помощью цифровых сигналов, таких как потребительские смартфоны и умные часы. Поскольку сплав обладает отличной электрической проводимостью, он используется в качестве точки подключения на печатной плате.

Существует два типа золота, подходящего для процесса гальванизации Gold Finger PCB:

Электролесновое никелевое погружение (Enig): это золото более экономически эффективно и легче припаять, чем гальванизированное золото, но его мягкий, тонкий (обычно 2-5U ») композиция делает загадку непригодным для эффектов износа и слезоточивого плана и непредубегаемого. Объективное твердое золото: это золото является твердым (твердым) и толстым (обычно 30U), что он больше подходит для скотира.

Золотые пальцы позволяют различным платам круговых плат общаться друг с другом. От питания к оборудованию, сигналы должны проходить между несколькими контактами, чтобы выполнить данную команду. Когда команда нажимается, сигнал передается между одной или несколькими досками перед чтением. Например, если вы нажимаете удаленную команду на мобильном устройстве, сигнал отправляется с устройства с поддержкой PCB в вашей руке на ближайшую или отдаленную машину, которая, в свою очередь, получает сигнал через свою собственную плату. Процесс покрытия золотых пальцев включает в себя много тщательных шагов. Это гарантирует, что каждая плата, выходящая от производственной линии, оснащена правильным оборудованием, чтобы идеально провести сигнал. Стандарты, связанные с процессом гальванизации, также помогают обеспечить, чтобы золотые пальцы на каждой плате идеально соответствовали соответствующим гнездам на данной материнской плате. Чтобы все эти золотые пальцы и розеты соответствовали, каждая печатная плата должна пройти ряд проверок и испытаний на дефект. Если золотое покрытие на плате не является достаточно плавным или не придерживается достаточно достаточной поверхности, результаты не будут достаточно хорошими для коммерческого выпуска. Для того, чтобы золотые пальцы PCB собирались вместе, процесс гальванизации должен выполняться на шаге, где сначала завершены детали вокруг платы. Когда пальцы нужно выселить, никель наносится на медь. Затем поверхностная отделка наносится последним. Когда все будет готово, доска проверяется под увеличительным стеклом и проверяется на адгезию.

Во время процесса гальванизации золотых пальцев на печатной плате необходимо следовать определенным стандартам, чтобы пальцы работали должным образом. Конструкция самой печатной платы также должна учитывать соответствующую длину пальца и область, необходимую для выравнивания.

Независимо от цели или размера самой печатной платы, следующие правила всегда применяются к дизайну золотого пальца:

Выселенное через отверстие не должно быть близко к золотым пальцам, у золотого пальца не должно быть никакого контакта с приподкой маской или шелковым экраном, и оба должны быть сохранены на определенном расстоянии, и золотой палец всегда должен столкнуться с серединой печатной платы (если вы хотите, чтобы к краю кони), если какое -либо из этих правил не соблюдается во время гальванического процесса GECB Gold Finger, PCB не может быть способностью общаться с материнской доской. Или печатная плата не может быть должным образом вставлена ​​в соответствующий слот на материнской плате. Золото используется в соединительных пальцах на печатной плате. Сила золота позволяет вставить золотые пальцы и выбросить сотни раз, не изнашивая контакты с соединением. Без защиты золотого покрытия, плата может легко потерять подключение после нескольких применений.

Вы можете задаться вопросом, почему золото лучше других видов металлов. В конце концов, золото является одним из самых редких и дорогих природных элементов. Разве не было бы более рентабельно накапливаться края соединения печатной платы с медной или никелем? Однако необходимая функциональность печатной платы требует золота. По мере того, как ПХБ развивались в их современную форму, золото было определено как наиболее подходящий контактный металл с подключением из -за ряда факторов. Основными преимуществами золота являются проводимость и коррозионная стойкость сплава. Чтобы увеличить прочность, золото, используемое в печатных платах, часто объединяется с никелем или кобальтом, что дает золоту большую стойкость к износу в лицо постоянной активности ПКБ.
