Критерии для хорошего 12-слойного стека PCB:
Viafull-это производитель и поставщик ПХБ и поставщика ПХБ с двенадцатью.
A. Первые плоскости являются предпочтительными, потому что они способны маршрутизировать сигналы в конфигурации микрополосков.
B. 12-слойная печатная плата на основе плоскости заземления имеет низкий импеданс и низкий шум.
C. Промежуточные слои между слоями служат маршрутизацией для высокоскоростных сигналов. Слои сигналов должны быть сложены друг с другом даже в соседних плоскостях.
D. Вы должны поместить плоские слои и слои сигналов в соседние слои.
E. Большие плоскости и плоскости питания тесно связаны вместе.
Наша экспертная команда дизайнеров фокусируется на следующих моментах при выборе 12-слойного стека:
Слои сигналов всегда должны быть рядом с самолетами
Плоскости мощности можно использовать в качестве возврата путей для сигналов
Слои сигналов должны быть тесно связаны с их соседними плоскостями
Определите возвратную часть сигнала

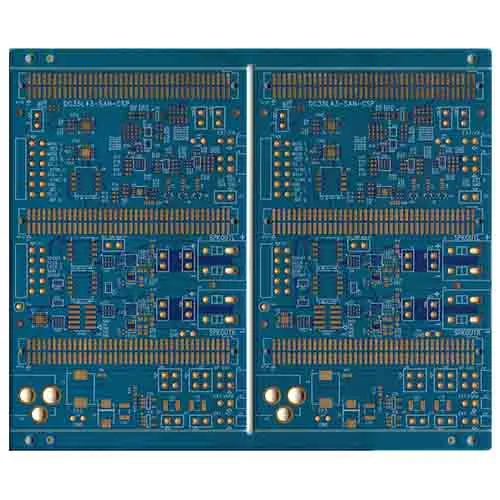

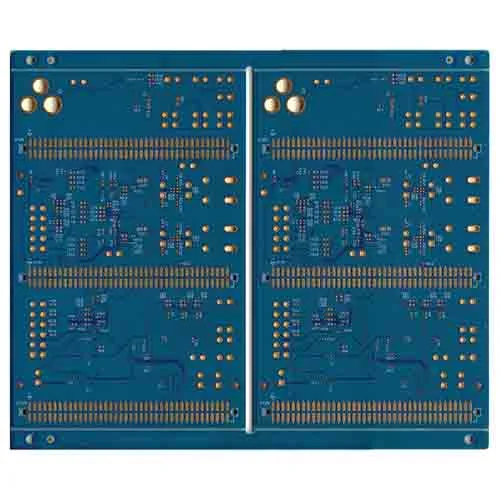

Имя: | 12-слойная печатная плата второго порядка |
Доска: | FR4 |
Количество слоев: | 12л |
Материал: | Изола |
Толщина доски: | 2. 0 мм |
Внутренний и внешний слой толщины меди: | 1 унция |
Минимальная диафрагма: | 0. 1 мм |
Обработка поверхности: | Погружение золота |
Ширина линии: | 0. 1 мм |
Расстояние между линиями: | 0. 1 мм |
BGA PAD: | 0. 15 мм |
