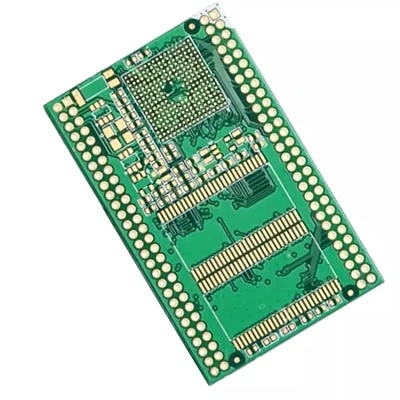

Управление печатной платы, контролируемая многослойным импедансом

Управление импедансом ПХБ

Добро пожаловать, чтобы купить многослойную управляемой платы по печатным плате на нашем заводе в любое время. Мы предоставим вам цены на заводские скидки для нашей продукции. Viafull - это производитель и поставщик платы за мультилетние, контролируемый импедансом, в Китае. Есть различные передачи сигналов в проводниках в плате. Когда скорость передачи увеличивается, частота должна увеличиваться. Если импеданс самой линии изменяется из -за коррозии, толщины стека и различной ширины линии, будет происходить искажение сигнала. Следовательно, проводники на высокоскоростных платах схемы должны контролироваться в пределах определенного диапазона, который называется «управление импедансом».

Факторами, которые влияют на импеданс линии ПХБ, являются ширина медного провода, толщина медного провода, диэлектрической постоянной среды, толщины среды, толщины прокладки, пути заземляющего провода и проводки вокруг линии. Поэтому, когда мы разрабатываем печатную плату, мы должны контролировать импеданс маршрутизации на плате, чтобы избежать электромагнитных помех, таких как отражение сигнала и целостность сигнала, чтобы обеспечить фактическое использование платы ПХБ.

Техническая спецификация
