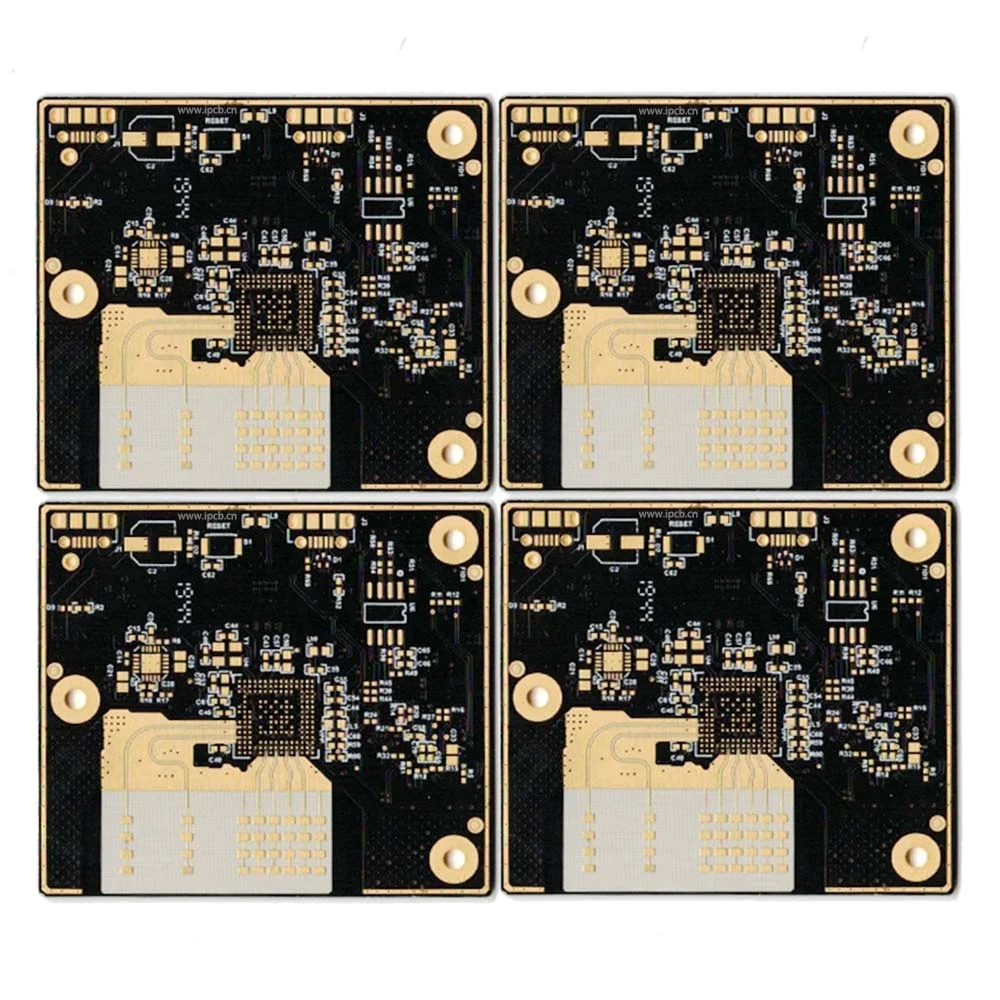

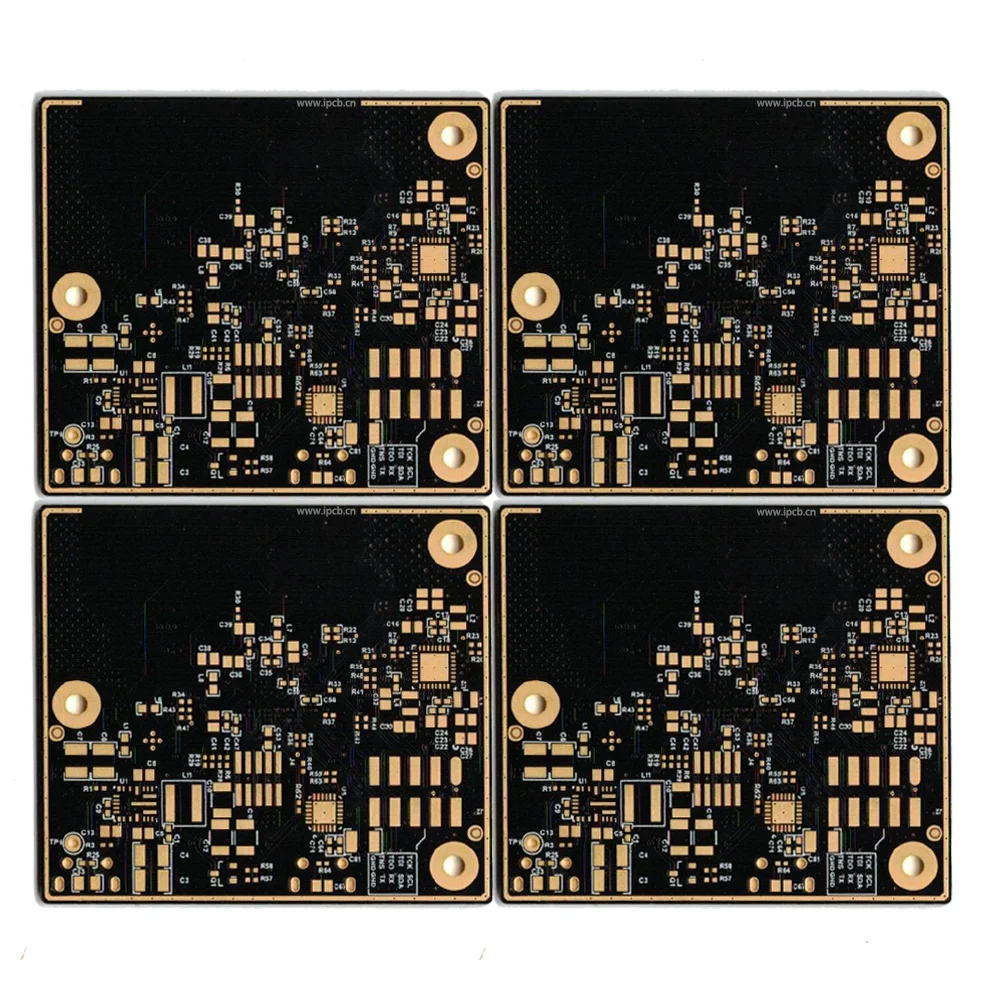

RO4835 FR4 Высокочастотная гибридная плата представляет собой углеводородную керамическую ламинат, высокочастотный материал, устойчивый к окислению для применений, требующих более высокой стабильности при высоких температурах. Это более устойчиво к окислению, чем другие углеводородные материалы. Ламинаты RO4835 предназначены для обеспечения превосходных высокочастотных производительности и недорогого производства цепи. Кроме того, электрические и механические свойства материала RO4835 практически идентичны ламинатам RO4350B, которые клиенты успешно использовали в течение многих лет.
Окисление влияет на все термостные ламинаты с течением времени и температуры. В долгосрочной перспективе окисление вызывает небольшое увеличение диэлектрической постоянной и коэффициента рассеяния подложки цепи.
1. Значительно улучшенная устойчивость к окислению по сравнению с типичными микроволновыми материалами термосетки, предназначенных для чувствительных к производительности, высоких объемных применений.
2. Низкие потери демонстрируют превосходные электрические характеристики, позволяющие приложениям с более высокими рабочими частотами, особенно автомобильными приложениями.
3. Тесная диэлектрическая постоянная толерантность приводит к контролируемому импедансу линии передачи
4. Совместимость с процессом без свинца без пузыря или расслоения
5. Низкий разброс оси Z приводит к надежному покрытию через отверстия
6. Низкий коэффициент расширения в плоскости, стабильный по всему диапазону температуры обработки цепи
Название продукта: | RO4835+FR4 высокая частотная гибридная плата |
Доска: | Rogers Ro4835+IT180 |
Количество слоев: | 6 слоев |
Толщина доски: | 1. 5 мм |
Толщина меди: | Готовая толщина меди 1 унции |
Impedance: | 50 Ом |
Dielectric thickness: | 0. 127 мм |
Dielectric constant: | 3. 48 |
Теплопроводность: | 0. 69w/m. k |
Оценка пламени: оценка: | 94V-0 |
Удельное сопротивление объема: | 1. 2*1010 |
