Радар из миллиметровой волны в основном использует радарную печатную плату 24G и радар 77 г. Радарная плата с миллиметровой волной в основном используется для автомобильного интеллектуального беспилотного управления AI.
Радарная плата с миллиметровой волной имеет широкие перспективы приложений. В настоящее время PCB использует Rogers RO3003G2+ITEQ IT180 для массового продуцирования 77-ГГц-радарной печатной платы.
Общей особенностью различных радарных расчетов распределителей радарных датчиков миллиметровой волны является необходимость в сверхнизких потерь материалы радарных печатных плат для уменьшения потери цепей и увеличения излучения антенны. Радарные материалы печатной платы являются ключевыми компонентами в дизайне радиолокационного датчика. Выбор подходящих радиолокационных материалов PCB может обеспечить стабильность и консистенцию радиолокационных датчиков миллиметровых волн.
Прежде всего, электрические свойства радиолокационных печатных материалов являются основными факторами при разработке радиолокационных датчиков и выборе радиолокационных материалов. Выбор радиолокационных материалов печатной платы со стабильными диэлектрическими постоянными и ультра-низкими потерями имеет решающее значение для производительности радаров 77 ГГц миллиметровой волны. Стабильные диэлектрические постоянные и потери могут позволить антенне получать и получать точные фазы, которые могут улучшить усиление антенны, угол или расстояние сканирования и повысить точность обнаружения и позиционирования радара. Стабильность диэлектрической постоянной и характеристик потерь печатной платы не только обеспечивает стабильность различных партий материалов, но и обеспечивает небольшие изменения и хорошую стабильность в одной и той же плате печатных плат.

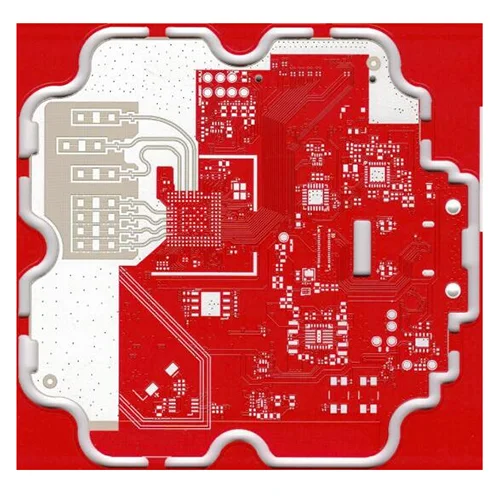

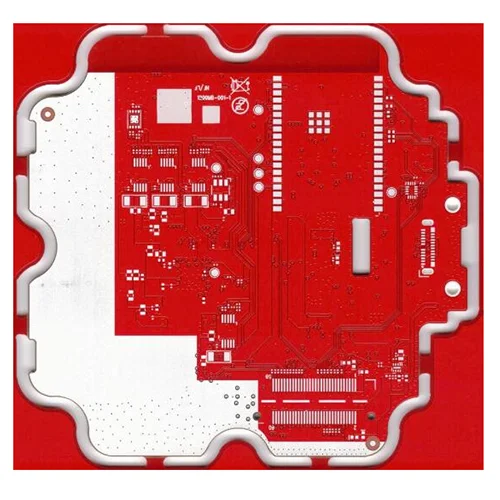

Название продукта: | Rogers RO4835 77G Millimeter Wave Radar Poard |
Доска: | Роджерс RO4835+FR4 |
Диэлектрическая постоянная: | Высокочастотная диэлектрическая постоянная 3. 48 |
Диэлектрическая толщина: | 4 мили (0. 1 мм) |
Количество слоев: | 6 слоев |
Толщина доски: | 1. 2 мм |
Толщина меди: | 1 унция для внутренних и внешних слоев |
С помощью: | Смола |
Поверхностный процесс: | Химическое золото погружение |
Теплопроводность: | 0. 69w/m. k |
Потеря: | 0. 003 |
